主要特性
支持8個PoE端口，每個PoE端口可提供≥30W功率的電源輸出
支持1個千兆光纖端口、8個RJ45端口
符合工業4級設計要求，-40～+75℃工作溫度和冗餘電源輸入
IP40等級防護，全鋁高強度金屬外殼，DIN導軌式安裝
P309A是一款非網管型工業以太網交換機，支持8個PoE和10/100M以太網複合端口（RJ45），1個千兆SFP光纖端口，2路電源備份輸入和1路繼電器告警輸出。該産品符合FCC、CE标準，符合工業4級設計要求，-40～75℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通等領域。
特點和優勢
·支持8個兼容IEEE 802.3at的PoE端口，每個PoE端口可提供30W功率的電源輸出
·支持1個千兆光纖端口和8個RJ45端口
·IP 40等級防護，全鋁高強度外殼
·自動通過E-mail和繼電器輸出告警事件
·24VDC（12～36VDC），雙冗餘輸入
·-40～+75℃工作溫度
技(jì )術參數
标準：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3z适用于1000BaseX
接口
光纖端口：1000BaseX SFP
RJ45端口：10/100BaseTX自适應
Console口：基于串口全局網管RS-232（RJ45接頭）
按鈕：重置按鈕Reset
指示燈：
系統指示燈：SYS
接口指示燈：電口Link1~8, Act1~9
光口Link/ Act G1
電源指示燈：PWR
報警輸出：1路繼電器輸出，電流負載能力1 A@ 24 VDC
數字輸入：2路輸入，電子隔離，共地
狀态“1”：+13 ～ +30V
狀态“0”：- 30 ～ +3V
大輸入電流：8 mA
電源
輸入電壓：48VDC（44～57VDC），雙冗餘輸入
空載功率：0.1A@48VDC，5W
滿載功率：0.25A@48VDC，12W （無外接PD時）
2.5A@48VDC，135W（滿載8口IEEE 802.3af标準的PD時）
5A@48VDC，252W（滿載8口IEEE 802.3at标準的PD時）
PoE端口輸出：350mA，15.4W（搭載IEEE 802.3af标準的PD）
600mA，30W（搭載IEEE 802.3at标準的PD）
過載保護：支持
反接保護：支持
冗餘保護：支持
接線端子：6芯7.62mm間距接線端子（中間2芯為繼電器報警輸出）
機械特性
外殼：IP40防護等級，高強度鋁型材
安裝方式：導軌、壁挂
重量：800g

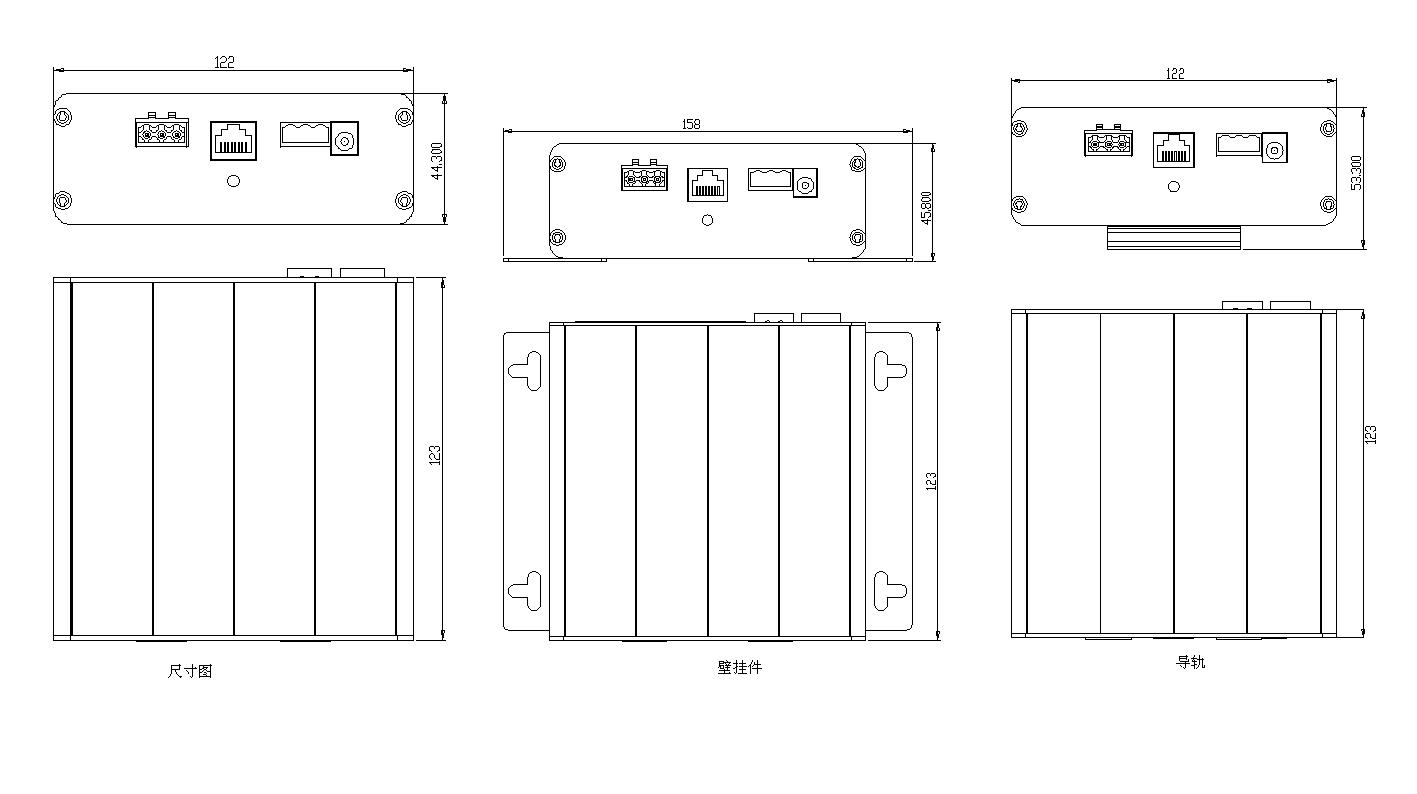

尺寸（W×H×D）：123 x 122 x 44.3 mm
123 x 158 x 45.8 mm (壁挂)
123 x 122 x 53.3 mm (導軌)
工作環境
工作溫度：
标準型号：-25 ~ +60℃
寬溫型号：-40 ~ +75℃
存儲溫度：-40~85℃
相對濕度：5%~95%（無凝露）
行業标準：
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
沖擊：IEC60068-2-27
自由落體：IEC 60068-2-32
震動：IEC60068-2-6
質保
保修期：5年
認證
CE、FCC
産品最新認證動态請查詢inMax網站
