i509A（i509A-1SFP-8T）1光8電全千兆非管理型工業以太網交換機

◎ 全千兆端口，8個10/100/1000M電口和1個1000M光口（SFP插槽）
◎ 支持12/24/48VDC寬壓電源輸入，雙冗餘電源輸入，支持反接保護
◎ 支持工作溫度範圍：-40℃～75℃（寬溫型号）
◎ 無風扇，低功耗，工業級設計标準，工業級原料，環保無鉛生産
◎ 高強度鋁合金機箱（非钣金機箱），DIN導軌式安裝
◎ IP40防護等級
◎ 72小時滿負荷流量測試無丢包
i509A全千兆非管理型工業以太網交換機擁有1個千兆SFP光口和8個千兆電口，非常适合用于大帶寬需求的應用環境。
本産品采用無風扇、低功耗設計，工作性能更加穩定，72小時滿負荷流量測試無丢包。
産品符合FCC、CE、RoHS标準，符合工業級設計要求，能夠适應-40℃～75℃的工作溫度和電磁環境複雜的嚴苛工作環境，為用戶的以太網設備連接提供可靠的、經濟的解決方案。

技(jì )術參數

标準：

IEEE 802.3适用于10BaseT

IEEE 802.3u适用于100BaseT(X)和100BaseFX

IEEE 802.3ab适用于1000BaseT(X)

IEEE 802.3z适用于1000BaseX

IEEE 802.3x适用于流量控制

IEEE 802.3az适用于高效節能以太網

流量控制：IEEE 802.3 x流量控制，背壓式流控

交換機屬性

千兆轉發速度：16.388Mpps

數據交換方式：存儲和轉發

MAC地址表大小：16K

巨幀大小：10KByte

系統交換容量：22G

緩存大小：2Mbit

接口

光口：1000BaseX SFP插槽

RJ45端口：

10/100/1000BaseT(X) 速率自适應

全/半雙工模式

MDI/MDI-X連接自偵測

指示燈：

電口Link G1～G8, Act G1～G8

光口Link/ Act：G9

電源指示燈：PWR

電源

連接方式： 6芯接線端子

輸入電壓： 12/24/48VDC (9.6～60VDC)，雙冗餘輸入

空載功率： 5W @ 24VDC

滿載功率： 8W @ 24VDC

冗餘輸入：支持

反接保護：支持

過流保護：支持

機械特性

外殼：高強度鋁合金機箱

防護等級： IP40

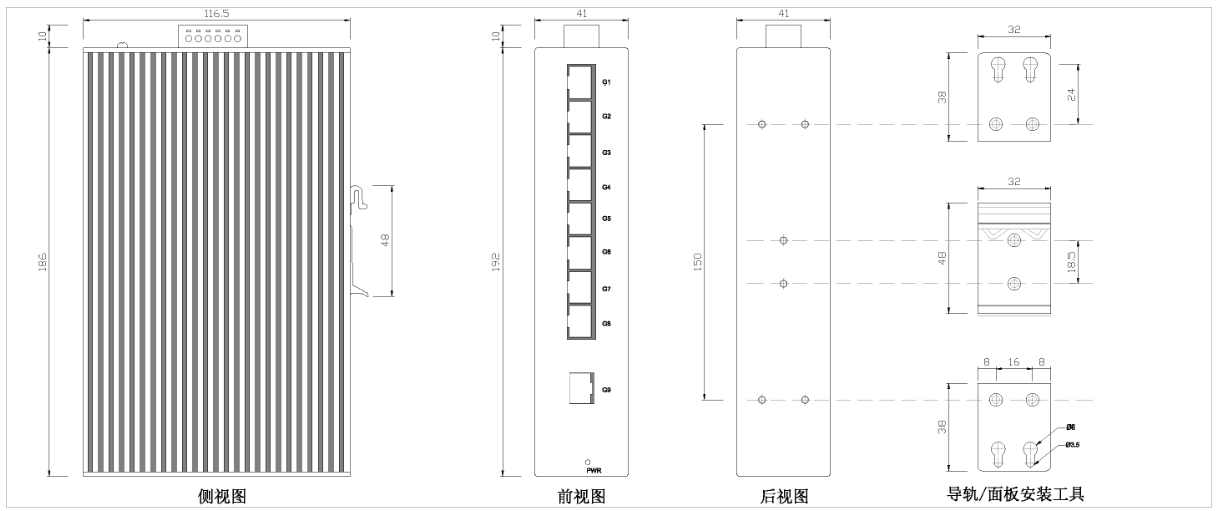

尺寸（W×H×D）：41 x 202x 128 mm

重量：680g

安裝：壁挂、DIN導軌式安裝

工作環境

工作溫度：标準型号：-25 ～ 60 ℃ (-13 ～ 140 ℉)

寬溫型号：-40 ～ 75 ℃ (-40 ～ 167 ℉)

儲存溫度：-40 ～ 85 ℃ (-40 ～ 185 ℉)

相對濕度：5 ～ 95%（無凝露）

行業标準

EMI：FCC Part 15，CISPR (EN55022) class A

EMS：EN61000-4-2 (ESD)，Level 4

EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4

EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 3

EN61000-4-8，Level 5

沖擊：IEC60068-2-27

自由落體：IEC 60068-2-32

震動：IEC60068-2-6

保修

保修期 5年
